Περιορισμός ταχύτητας/καθορισμός ταχύτητας

Περιγραφή προϊόντων

1 Σύντομη παραγωγή

Το SPL25 εφευρέθηκε και αναπτύχθηκε για την επίτευξη ακριβούς περιορισμού ταχύτητας για οχήματα.Δεν θα επηρεάσει τη μεγάλη εκκίνηση του γκάζι ούτε την ροπή ισχύοςΤο σύστημα αυτό περιορίζει μόνο τη μέγιστη ταχύτητα και το όχημα δεν θα σταματήσει κατά τη διάρκεια του περιορισμού της ταχύτητας και εξασφαλίζει την ελεύθερη κίνηση του πεντάλ του αερίου στο σωστό εύρος ταχύτητας.

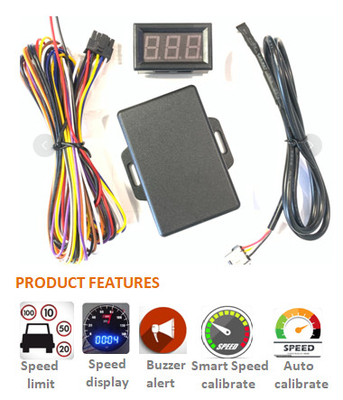

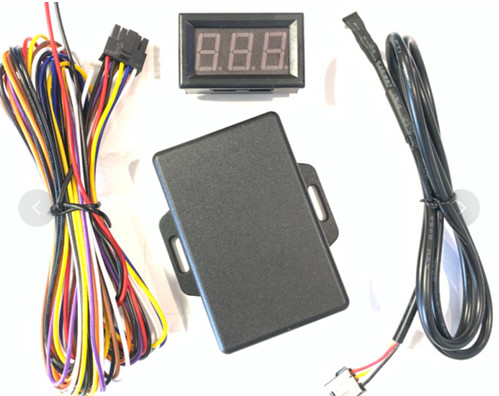

Συσκευή:

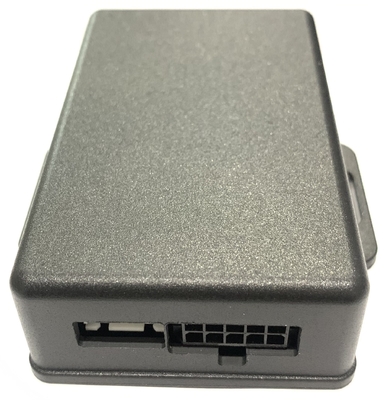

Περιοριστής ταχύτητας 1pc

Εμφάνιση 1pc

Σύρμα 1pc

2 Χαρακτηριστικά του περιοριστή ταχύτητας

• Ακριβές όριο ταχύτητας, Εφαρμόστε για να περιορίσετε την ταχύτητα του οχήματός σας αν προκαθορισμένη μέγιστη ταχύτητα
• Δείκτης ταχύτητας, προεπιλεγμένη τιμή περιορισμένης ταχύτητας ή αξία πραγματικής ταχύτητας κατά τη διάρκεια της βαθμονόμησης.
• Προειδοποιητικό σήμα, όταν υπερβαίνετε το όριο ταχύτητας ή τη ρύθμιση, το σήμα θα δώσει προειδοποίηση
• Σήμα ελέγχου εξόδου, όταν το όριο ταχύτητας είναι ενεργό, θα στείλει ένα σήμα εξόδου για άλλο εξαρτήμα (μπορεί να χρησιμοποιήσει αυτό το σήμα για να ακυρώσει την κατάσταση κρουαζιέρας)
• Εξυπνή βαθμονόμηση ταχύτητας
• Λειτουργία περιορισμού ταχύτητας χειροκίνητου ελέγχου ή εντοπισμού GPS
• Το μέγιστο όριο ταχύτητας μπορεί να τροποποιηθεί σε πραγματικό χρόνο μέσω της θύρας RS232
• Αντι-επιθετική, παράνομη θήκη ανοίγματος θα ενεργοποιήσει συναγερμό
• Σχεδιασμός θήκης IP56

3 Διασύνδεση περιοριστή ταχύτητας GPS

ΑCC (κόκκινο):Ψηφιακή είσοδος, συνδεδεμένη με το καλώδιο ACC του οχήματος για την παροχή ενέργειας.

GND (Μαύρο):Συνδεδεμένη με τη μπαταρία και γείωση.

Ο1 (κίτρινο):Ψηφιακό αποτέλεσμα 1

ΚΡΤΛ (Μπλε):Ψηφιακή είσοδος, είσοδος σήματος ελέγχου, Όταν ανιχνεύεται χαμηλό επίπεδο, το όριο ταχύτητας θα ελέγχεται

Κλειδί (Λευκό):Ψηφιακή είσοδος, όταν λειτουργεί ταχύτητα βαθμονόμησης πρέπει να πατήσετε αυτό το κουμπί.

S+ (πράσινο):Συνδεθείτε με το καλώδιο σήματος ECU.

Σ- (Πορφυρό):Συνδεθείτε με το καλώδιο σήματος ECU.

V+(Μαύρο):Συνδέστε το με το καλώδιο σήματος του πεντάλ.

V- (Γκρι):Συνδέστε το με το καλώδιο σήματος του πεντάλ.

VSS (πορτοκαλί):συνδεδεμένο με καλώδιο σήματος ταχύτητας του οχήματος για ανίχνευση ταχύτητας

RS232:Θέση TTL 232, baud rate 9600, ρυθμιστική τιμή περιορισμένης ταχύτητας μέσω αυτής της θύρας

Εμφάνιση:TTL 232 θύρα, δείξτε την τιμή ταχύτητας.

4 Κλιμάκωση ταχύτητας παλμού:

Πριν από την ενεργοποίηση της βαθμονόμησης της ταχύτητας, βεβαιωθείτε ότι: 1 ο περιοριστής ταχύτητας λειτουργεί κανονικά. 2 Το σύρμα παλμού είναι συνδεδεμένο με το σύρμα σήματος ταχύτητας του οχήματος.

Βήματα βαθμονόμησης:Οδηγήστε το όχημα με σταθερή ταχύτητα 30KM/h για 10 δευτερόλεπτα και, στη συνέχεια, πατήστε το κουμπί, ο περιοριστής ταχύτητας θα κάνει δύο φορές μπιπ που υποδεικνύει ότι η βαθμονόμηση έχει ολοκληρωθεί.Μετά την ολοκλήρωση της βαθμονόμησης, Η οθόνη ταχύτητας θα εμφανίσει την τρέχουσα ταχύτητα σε πραγματικό χρόνο για ένα λεπτό, και στη συνέχεια το όριο ταχύτητας θα εμφανιστεί σταθερά.

5 Εγκατάσταση καλωδίου πεδίου:

1. Βρείτε το σχοινί πεδίου του οχήματος, αποτελείται από 6 καλώδια, 2 καλώδια είναι τα καλώδια σήματος, 2 καλώδια είναι το καλώδιο ισχύος, 2 καλώδια είναι το καλώδιο γήρανσης.η τάση στο καλώδιο σήματος πρέπει να μεταβάλλεται.

2. Κόψτε τα 2 καλώδια σήματος και στη συνέχεια συνδέστε αντίστοιχα το καλώδιο του ελεγκτή του πεντάλ. Παρακαλούμε ανατρέξτε στην παρακάτω εικόνα.
